一、JB-QG-GST9000聯動型火災報警控制器的特點：

JB-QG-GST9000型火災報警控制器采用柜式(JB-QG-GST9000)結構，其最大容量可擴展到58個242地址編碼點的回路，主要特點如下：
1.控制器采用柜式及琴臺結構，各信號總線回路板采用拔插式設計，系統容量擴充簡單、方便；
2.控制器采用10.4英寸LCD彩色液晶顯示器, 圖形化彩色顯示界面，不同信息采用不同顏色窗口顯示，顯示直觀；
3.鍵盤輔助觸摸屏操作方式，每一項操作液晶屏上均有清晰的提示，用戶只需按照提示在屏幕上輕輕按下相應的按鈕，即可實現系統提供的多種功能；
4.控制器支持報警平面圖顯示，有專用的圖形/文本操作按鍵，用戶可方便的檢查平面圖，確定報警設備位置；同時控制器具有RS232標準接口，可傳遞信息到電腦顯示，做到異地報警顯示；
5.本機安裝熱敏打印機，可實時打印各類信息，且有多種打印設置，可單獨實時打印火警信息；且打印速度快，可實現和屏幕顯示同步打印；
6.控制器具有多種網絡連接方式，可多機組成報警網絡，可通過以太網、RS485總線、LON總線進行網絡連接；
7.包括JB-QG-GST5000型控制器的全部功能。

二、JB-QG-GST9000聯動型火災報警控制器的主要技術指標：

1. 液晶屏規格：10.4英寸彩色液晶屏，640×480圖形點陣
   2.控制器容量：
    a.最多可帶58個242地址編碼點回路，最大容量為14000個地址編碼點
    b.最多可帶4個主機箱，每個主機箱可外接128臺火災顯示盤；聯網時最多可接32臺其它類型控制器
    c.多線制控制點及直接手動操作總線制控制點可按要求配置
   3.線制：與JB-QB-GST500型控制器相同
   4.使用環境：
    溫度：0℃～＋40℃
    相對濕度≤95％，不結露
   5.電源：
    主電:為交流220V
    控制器備電：直流24V/24Ah，24V/38Ah兩種密封鉛電池
    聯動備電：直流24V/24Ah，24V/38Ah兩種密封鉛電池
   6.監控功耗=基本功耗70W（空載）+單塊回路板監控功耗6W（484個總線設備）*回路板數
   7.報警功耗=基本功耗70W（空載）+單塊回路板報警功耗7W（484個總線設備）*回路板數
   8.柜式控制器外形尺寸：柜式外形尺寸（長×寬×高）：550mm×460mm×1715mm三、JB-QG-GST9000聯動型火災報警控制器的結構特征、安裝與布線：

2.

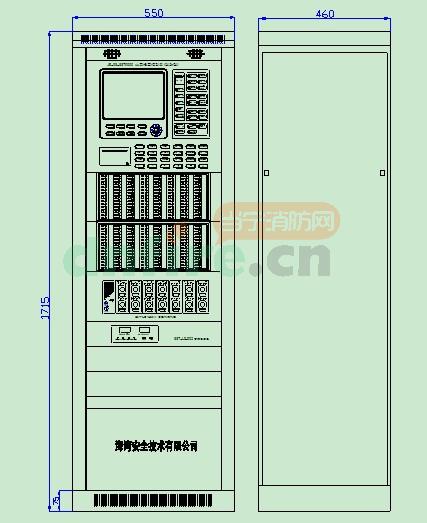

JB-QG-GST9000型火災報警控制器(聯動型)的外形尺寸示意圖如下圖：

JB-QG-GST9000型標準控制器配有主機一臺、直接手動操作顯示控制盤和GST-LD-D02智能電源盤各一塊。若系統中需增加直接手動控制盤、多線制控制盤及電源盤，需另外配置。控制器按用戶要求也可組成琴臺式結構。

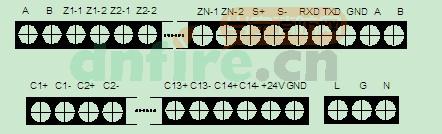

控制器外接線端子示意圖如下圖：

 其中：
 A、B：連接火災顯示盤的通訊總線端子；
 ZN-1、ZN-2（N=1~58）：探測器總線（無極性）；
 S+，S-：火災報警輸出端子（可設置為無源常開、無源常閉和有源輸出）；
 RXD、TXD、GND：連接彩色CRT系統的接線端子；
 A、B：連接其它各類控制器的通訊總線端子；
 CN+、CN-（N=1~14）：多線制控制輸出端子；
 +24V、GND：DC24V、6A供電電源輸出端子；
 L、G、N：交流220V接線端子及機柜保護接地線端子。
